Монтаж крышных вентиляторов дымоудаления: требования безопасности и технические нюансы

Крышные вентиляторы дымоудаления являются критически важными элементами противопожарных систем зданий. Их правильный монтаж обеспечивает эффективную эвакуацию дыма и продуктов горения, создавая безопасные пути эвакуации людей. Согласно СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности», системы дымоудаления должны обеспечивать удаление дыма из помещений в течение всего времени эвакуации людей.

Особенности климатических условий России, включая значительные температурные колебания, ветровые нагрузки и снежные покровы, предъявляют повышенные требования к качеству монтажа крышного вентиляционного оборудования. Ошибки при установке могут привести не только к снижению эффективности дымоудаления, но и к серьезным последствиям для безопасности людей.

Классификация крышных вентиляторов дымоудаления

Типы крышных вентиляторов по конструкции

Радиальные крышные вентиляторы (ВКРВ-ДУ)

• Рабочее колесо с лопатками, загнутыми назад

• Высокое статическое давление (до 2000 Па)

• Стабильная работа при переменных расходах

• Применение: высотные здания, объекты с протяженными воздуховодами

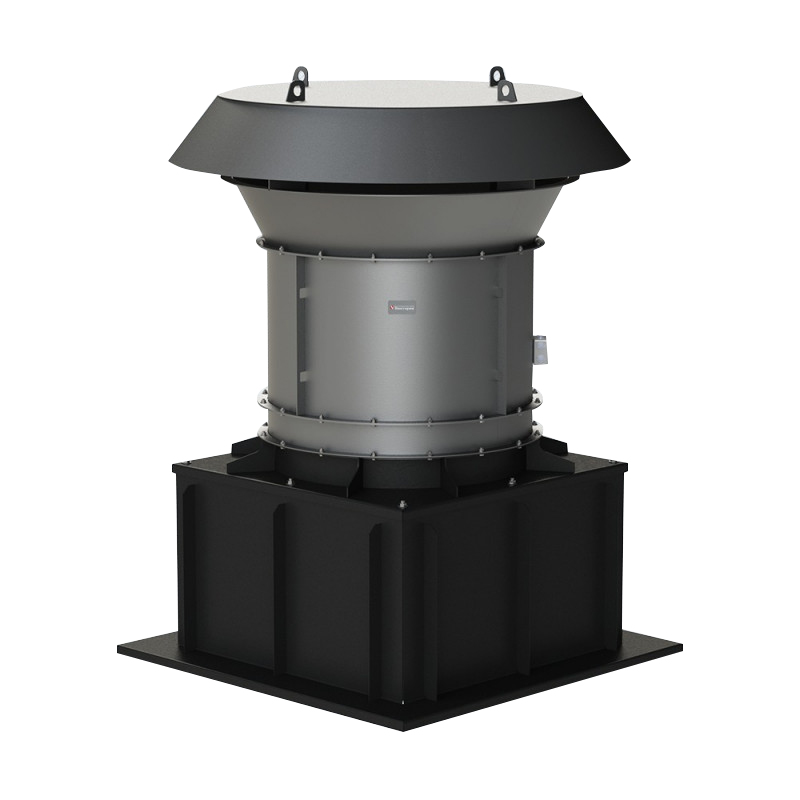

Осевые крышные вентиляторы (ВКРС-ДУ)

• Осевое рабочее колесо с направляющим аппаратом

• Высокая производительность (до 50000 м³/ч)

• Компактные габариты

• Применение: одноэтажные промышленные здания, склады

Температурные характеристики

Согласно ГОСТ Р 53301-2013, вентиляторы дымоудаления должны обеспечивать:

• Работу при температуре 400°С в течение 120 минут (F400 120)

• Для специальных применений — 600°С в течение 60 минут (F600 60)

• Сохранение работоспособности при резких температурных перепадах

Нормативные требования к монтажу

Основные документы

• СП 7.13130.2013 — требования к противодымной защите

• СП 73.13330.2012 — внутренние санитарно-технические системы зданий

• ГОСТ Р 53301-2013 — вентиляторы. Методы аэродинамических испытаний

• ТР ЕАЭС 043/2017 — о требованиях к средствам обеспечения пожарной безопасности

Требования к размещению

Минимальные расстояния:

• От края кровли: не менее 1 м

• От парапета высотой до 0,7 м: не менее 2 м

• От выступающих конструкций: не менее 1,5 м

• От воздухозаборных устройств: не менее 5 м по горизонтали

Высотные параметры:

• Высота оголовка над кровлей: минимум 0,5 м

• При скатной кровле: не менее 0,5 м над коньком

• Превышение над зоной ветрового подпора: согласно аэродинамическому расчету

Технология монтажа: пошаговый процесс

Этап 1: Подготовка основания

Создание монтажного стакана:

1. Выполнение отверстия в кровле согласно габаритам оборудования

2. Установка железобетонного стакана или металлической рамы

3. Гидроизоляция примыканий к кровельному покрытию

4. Утепление конструкции для предотвращения промерзания

Требования к основанию:

• Несущая способность: с запасом 1,4 от максимальной нагрузки

• Ровность поверхности: отклонение не более 2 мм на длину 1000 мм

• Анкерные болты: класс прочности не ниже 8.8, глубина заделки минимум 120 мм

Этап 2: Монтаж виброизоляции

Крышные вентиляторы дымоудаления развивают значительные динамические нагрузки, особенно при пуске и работе в аварийном режиме. Правильная виброизоляция критически важна для:

• Предотвращения передачи вибрации на несущие конструкции

• Снижения структурного шума в здании

• Обеспечения долговечности крепежных элементов

Типы виброизоляторов:

• Резиновые: для оборудования массой до 500 кг

• Пружинные: для тяжелого оборудования свыше 500 кг

• Комбинированные: оптимальное решение для переменных нагрузок

Этап 3: Установка вентилятора

Последовательность операций:

1. Подъем оборудования на кровлю с использованием грузоподъемных механизмов

2. Точное позиционирование согласно монтажным чертежам

3. Выставление по уровню с допуском не более 1 мм/м

4. Затяжка анкерных болтов динамометрическим ключом

Контроль качества установки:

• Проверка соосности с воздуховодом (отклонение до 2 мм)

• Измерение зазоров в рабочем колесе

• Контроль свободного вращения ротора вручную

Этап 4: Подключение воздуховодов

Соединение с системой дымоудаления:

• Использование гибких вставок длиной 150-200 мм

• Герметизация стыков огнестойкими материалами

• Установка обратного клапана (при необходимости)

Требования к воздуховодам дымоудаления:

• Предел огнестойкости: EI 120 для путей эвакуации

• Класс герметичности: не ниже В по ГОСТ 31311

• Толщина металла: минимум 1,2 мм для прямоугольных, 0,8 мм для круглых

Электротехническая часть монтажа

Подключение силовых цепей

Требования к кабельным линиям:

• Огнестойкий кабель типа ПвПнг(А)-FRLS или аналогичный

• Степень защиты электрооборудования: минимум IP54

• Защита от короткого замыкания и перегрузки

• Заземление корпуса вентилятора

Система автоматического управления:

• Подключение к центральной системе пожарной сигнализации

• Резервное питание от ИБП или дизель-генератора

• Ручной пуск с поста пожарной охраны

• Контроль работоспособности и аварийная сигнализация

Особенности управления вентиляторами дымоудаления

Согласно СП 7.13130.2013, системы дымоудаления должны:

• Автоматически включаться при получении сигнала от пожарной сигнализации

• Обеспечивать дистанционный пуск с поста пожарной охраны

• Работать непрерывно в течение времени эвакуации людей

• Иметь световую индикацию рабочего состояния

Климатические особенности эксплуатации

Зимние условия эксплуатации

Проблемы низких температур:

• Обледенение рабочего колеса и направляющего аппарата

• Повышение вязкости смазочных материалов

• Температурные деформации корпуса и воздуховодов

• Конденсатообразование в неработающем оборудовании

Технические решения:

1. Подогрев оборудования — установка нагревательных элементов мощностью 50-100 Вт

2. Антиобледенительные системы — периодический кратковременный пуск

3. Утепление корпуса — теплоизоляция неметаллических частей

4. Дренажные системы — отвод конденсата из корпуса

Ветровые нагрузки

Расчет ветрового воздействия: Согласно СП 20.13330.2016, нормативное значение ветрового давления для различных регионов России составляет от 230 до 380 Па. При проектировании крышных установок необходимо учитывать:

• Динамический коэффициент (1,4-1,7 для высотных зданий)

• Аэродинамические коэффициенты для различных форм зданий

• Пульсационную составляющую ветровой нагрузки

Конструктивные меры защиты:

• Усиленное крепление к основанию

• Ветрозащитные экраны при необходимости

• Дополнительные растяжки для высоких вентиляторов

Типичные ошибки монтажа и их последствия

Ошибки в подготовке основания

Недостаточная несущая способность основания

• Последствия: деформация кровли, нарушение гидроизоляции

• Решение: расчет нагрузок с учетом динамических воздействий

Некачественная гидроизоляция

• Последствия: протечки, коррозия металлоконструкций

• Решение: использование специализированных материалов для кровельных проходок

Ошибки в установке виброизоляции

Неправильный подбор виброизоляторов

• Последствия: передача вибрации на здание, преждевременный износ

• Решение: расчет виброизоляции по массе и частоте вращения

Нарушение схемы установки

• Последствия: неравномерное распределение нагрузки

• Решение: строгое соблюдение монтажной схемы производителя

Электротехнические ошибки

Использование неогнестойких кабелей

• Последствия: отказ системы при пожаре

• Решение: применение сертифицированных огнестойких кабелей

Неправильное подключение к системе автоматики

• Последствия: несрабатывание в аварийной ситуации

• Решение: тщательная проверка цепей управления и сигнализации

Практические примеры применения

Торговые центры

Для торгово-развлекательных комплексов с атриумами высотой более 15 м применяются крышные вентиляторы производительностью 20000-40000 м³/ч. При выборе оборудования для таких объектов важно учитывать возможность работы при температуре дымовых газов до 400°С. Модели типа ВКРС-ДУ отечественного производства показывают высокую эффективность в подобных условиях, обеспечивая необходимые параметры дымоудаления при соответствии всем требованиям пожарной безопасности.

Промышленные объекты

На производственных предприятиях с большими объемами помещений требуются вентиляторы высокой производительности. Радиальные крышные вентиляторы типа ВКРВ-ДУ способны обеспечить статическое давление до 2000 Па, что необходимо для преодоления аэродинамического сопротивления протяженных систем воздуховодов. Российские производители, такие как ООО «Виктория», выпускают подобное оборудование с учетом отечественных климатических условий и требований нормативных документов.

Многоэтажные жилые дома

В жилых зданиях высотой более 28 м устанавливаются системы дымоудаления из коридоров и лестничных клеток. Крышные вентиляторы для таких систем должны обеспечивать производительность 15000-25000 м³/ч при статическом давлении 800-1200 Па.

Контроль качества и приемочные испытания

Визуальный контроль

Проверяемые параметры:

• Отсутствие механических повреждений корпуса

• Качество антикоррозионного покрытия

• Надежность крепления всех элементов

• Соответствие маркировки проектным данным

Функциональные испытания

Программа испытаний:

1. Проверка электрических цепей — измерение сопротивления изоляции (не менее 1 МОм)

2. Испытание на холостом ходу — контроль вибрации и шума

3. Проверка автоматического пуска — срабатывание от сигналов пожарной сигнализации

4. Измерение аэродинамических параметров — соответствие паспортным данным

Критерии приемки:

• Производительность: отклонение не более ±5% от номинальной

• Потребляемая мощность: не превышает паспортное значение более чем на 10%

• Уровень шума: не более указанного в технических характеристиках

• Вибрация: не превышает допустимых значений по ГОСТ 31251

Документооборот

Приемочная документация:

• Акт скрытых работ (устройство основания)

• Протокол испытаний электрооборудования

• Акт индивидуальных испытаний вентилятора

• Исполнительная схема с указанием фактических параметров установки

Техническое обслуживание после монтажа

Периодичность обслуживания

Ежемесячно:

• Визуальный осмотр креплений и корпуса

• Проверка работы системы автоматического пуска

• Контроль состояния виброизоляторов

Ежеквартально:

• Измерение вибрации и шума

• Проверка затяжки резьбовых соединений

• Очистка рабочего колеса от загрязнений

Ежегодно:

• Полное аэродинамическое испытание

• Ревизия электрооборудования

• Замена смазки в подшипниках

Зимняя эксплуатация

Подготовка к зиме:

• Проверка работы систем подогрева

• Контроль дренажных систем

• Испытание антиобледенительных устройств

Эксплуатация в зимний период:

• Еженедельные пробные пуски по 10-15 минут

• Контроль обледенения рабочих органов

• Мониторинг температуры подшипников

Заключение

Качественный монтаж крышных вентиляторов дымоудаления требует комплексного подхода, включающего точное соблюдение нормативных требований, учет климатических особенностей и применение проверенного оборудования. Особое внимание необходимо уделять подготовке основания, правильной установке виброизоляции и надежному электротехническому подключению.

Успешная реализация систем противодымной защиты возможна только при использовании сертифицированного оборудования с подтвержденными характеристиками. ООО «Виктория» с 15-летним опытом производства предлагает полную линейку крышных вентиляторов дымоудаления — от компактных осевых ВКРС-ДУ до мощных радиальных ВКРВ-ДУ. Вся продукция сертифицирована по ГОСТ Р ИСО 9001-2015 и соответствует требованиям ТР ЕАЭС 043/2017, обеспечивая надежную работу в условиях российского климата.
