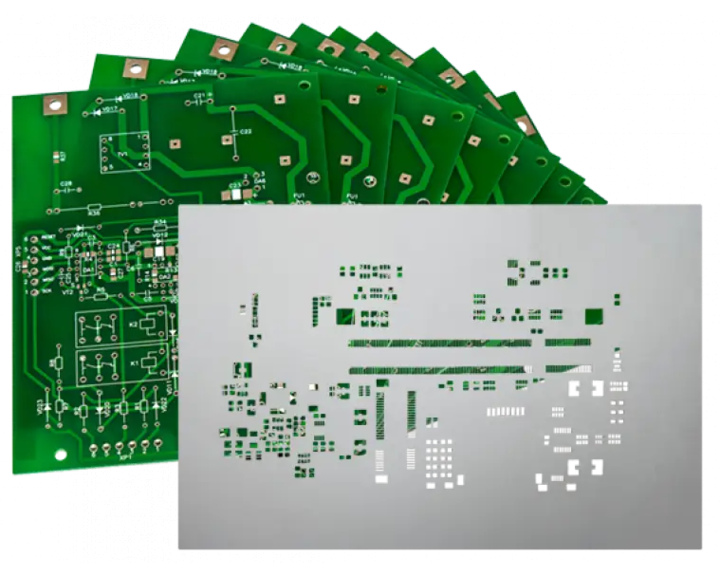

Трафареты для печатных плат: основа точной сборки электроники

Электроника сегодня окружает человека повсюду — от смартфонов до медицинского оборудования.
За каждой работающей схемой стоят десятки технологических процессов.
Одним из ключевых этапов в производстве печатных плат является нанесение
паяльной пасты через специальные трафареты.
Эти элементы кажутся простыми, но именно они обеспечивают высокую точность сборки
и надёжность конечного изделия. Подробнее о трафаретах для печатных плат можно узнать на сайте https://service-devices.com/trafaretyi-dlya-pechatnyix-plat/

Истоки и эволюция

Первые трафареты в электронике применялись в середине XX века,
когда массовое производство радиоаппаратуры требовало повышения скорости сборки.
Изначально использовались металлические пластины с вырезами,
которые помогали равномерно наносить паяльные материалы.
Со временем появилось лазерное оборудование, фотохимические методы
и компьютерные технологии, позволившие достигать микронной точности.

Назначение трафаретов

Главная задача трафарета для печатных плат — это точное позиционирование
паяльной пасты на контактных площадках.
Благодаря этому процесс пайки становится контролируемым,
а количество брака снижается в разы.

• Равномерность нанесения — исключает избыточное количество пасты.
• Экономия времени — один трафарет заменяет ручное распределение.
• Снижение ошибок — предотвращает короткие замыкания и смещения деталей.
• Повышение качества — обеспечивает надёжное крепление компонентов.

Виды трафаретов

Существует несколько классификаций трафаретов, каждая из которых подходит
для конкретных задач и масштабов производства.

• Металлические — изготавливаются из нержавеющей стали, долговечные и устойчивые к деформациям.
• Полимерные — более дешёвые и лёгкие, применяются в малосерийных проектах.
• Лазерные — создаются при помощи прецизионного лазера, обеспечивающего высокую точность.
• Химически вытравленные — позволяют делать отверстия сложных форм.
• Натяжные — устанавливаются в рамку, используются в массовом производстве.

Технологии изготовления

Современные методы производства трафаретов позволяют инженерам достигать
высочайшего качества. Наиболее распространены:

1. Фотохимический способ. Суть заключается в нанесении защитного слоя на металл и его дальнейшей обработке травлением.
2. Лазерная резка. Применяется для мелких отверстий и сложных рисунков. Даёт точность до нескольких микрон.
3. Электроэрозионная обработка. Используется реже, но обеспечивает высокую прочность трафарета.

Особенности применения

В процессе работы с трафаретами важна не только технология изготовления,
но и грамотное использование. Обычно трафарет закрепляется в специальном держателе,
после чего на его поверхность наносится паяльная паста.
Затем при помощи ракеля состав равномерно распределяется,
и паста оказывается строго в вырезанных окнах.

Правила ухода и хранения

Чтобы трафарет служил долго и сохранял точность,
необходимо соблюдать базовые рекомендации:

• После каждого использования очищать поверхность от остатков пасты.
• Хранить в сухом помещении при стабильной температуре.
• Избегать механических повреждений и деформаций.
• Периодически проверять геометрию отверстий под микроскопом.

Современные тенденции

С развитием микроэлектроники требования к трафаретам стали ещё выше.
Производители внедряют инновационные технологии, среди которых:

• Использование нанопокрытий для снижения прилипания пасты.
• Применение ультратонких стальных листов для работы с микрочипами.
• Внедрение автоматизированных систем контроля качества.
• Разработка универсальных трафаретов для многослойных плат.

Трафареты в прототипировании

В условиях стартапов и лабораторий трафареты незаменимы
при создании опытных образцов.
Они позволяют инженерам быстро собирать прототипы устройств,
тестировать новые схемы и ускорять выход продукта на рынок.
Даже при малых тиражах использование трафарета значительно
повышает качество сборки по сравнению с ручным нанесением.

Интересные факты

• Самый маленький элемент, который можно нанести через трафарет, имеет размер менее 0,2 мм.
• Некоторые трафареты используются более 100 тысяч циклов при правильном уходе.
• Лазерные технологии позволяют создавать отверстия с идеально гладкими краями.
• В космической промышленности применяются специальные трафареты с повышенной стойкостью к экстремальным условиям.

Заключение

Трафареты для печатных плат — это важнейший элемент современного
производства электроники. Они сочетают в себе инженерную точность,
практичность и долговечность. От качества этих изделий напрямую
зависит надёжность смартфонов, компьютеров, автомобилей и даже
медицинской техники. Освоение работы с трафаретами становится
необходимым навыком не только для крупных предприятий,
но и для любителей, увлечённых радиотехникой.
В будущем роль этих инструментов будет только расти,
так как миниатюризация электроники требует ещё большей точности
и инновационных решений.
